Das AL-KO E.C.S. Stützsystem ist die intelligente Lösung für Ihren Wohnwagen oder Verkaufsanhänger! Zu den vier elektrisch angetriebene Stabilformstützen erhalten Sie vier AL-KO big foot Abstützfüße.

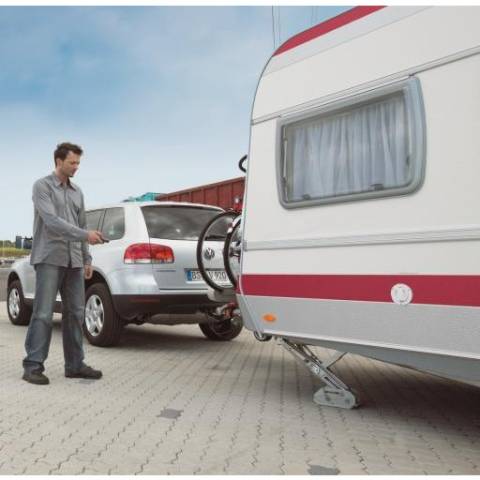

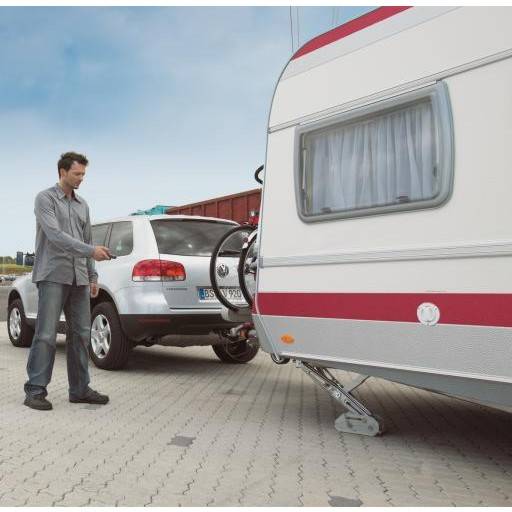

• BEDIENUNG Die Bedienung erfolgt über Funkhandsender.
• AUSFAHREN Alle 4 Stützen fahren mit einem Tastendruck bis zum Bodenkontakt aus. Danach kann jede Stütze einzeln solange angesteuert werden, bis das gewünschte Niveau erreicht ist (Totmannsteuerung).
• EINFAHREN Alle 4 Stützen fahren mit einem Tastendruck nach oben. Der Antrieb erfolgt über 4 Elektromotoren mit starkem, robusten Planetengetriebe
• ÜBERLASTSCHUTZ Ein elektronisch geregelter Überlastschutz verhindert eine Überlastung der Stützen und des Aufbaus.
• NOTBEDIENUNG Bei einem Stromausfall ist die klassische Bedienung über die Kurbel möglich (Notbedienung).
• AUSGLEICH Pro Ausrichtungsvorgang kann das System in Längsrichtung 350 mm und in Querrichtung 80 mm ausgleichen.

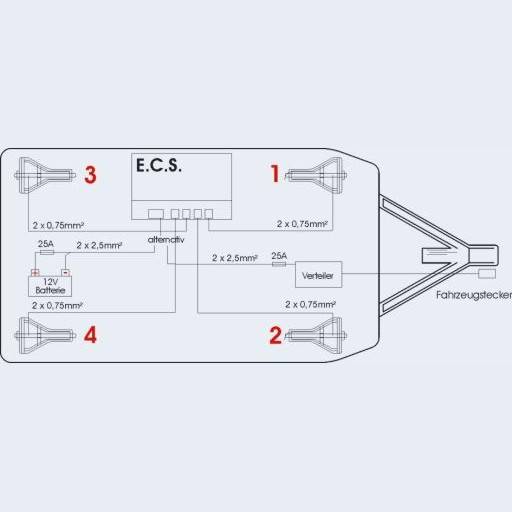

• STABILER STAND STROMVERSORGUNG Wahlweise entweder über
  • a)Zugwagen. Voraussetzung: Dauerplus ist vorhanden
  • b)eine eigenen 12 V Bordbatterie (66 Ah) im Anhänger
  • c)die Anhänger-Außensteckdose bei geeignetem Netzgerät gemäss Bedienungsanweisung.
  Die Stromaufnahme beträgt max. 20 A.
• HOHE TRAGFÄHIGKEIT Ein Ausrichtungsvorgang dauert ca. 3 bis 4 Minuten. Durch das Eigengewicht von 34,5 kg ergibt sich ein Mehrgewicht von nur 15,7 kg gegenüber 4 normalen AL-KO Stabilformstützen.
• OBERFLÄCHENBEHANDLUNG Stabilformstützen feuerverzinkt. Elektromotoren gelb chromatiert.
• ANBAU Der Anbau ist möglich an AL-KO Chassis ab Baujahr 1989, bei denen die Aufnahme für die Stützen folgende Maße haben: Maß A 605 mm und Maß K 23 mm (siehe Skizze Ausleger). Die meisten AL-KO Chassis haben diese Maße. Die Steuereinheit (Blackbox) sollte möglichst nahe im Eingangsbereich (z.B. Staukasten) eingebaut werden. An der Steuereinheit ist ein Schlüsselschalter (Sicherheitsschalter), der vor Inbetriebnahme betätigt werden muss. Erst danach ist eine Nutzung über die Fernbedienung möglich.
• BEDIENUNG Stützen sind nur für die Abstützung des Wohnwagens ausgelegt. Sie dürfen nicht als Wagenheber oder zum Unterbauen des Wohnwagens verwendet werden.

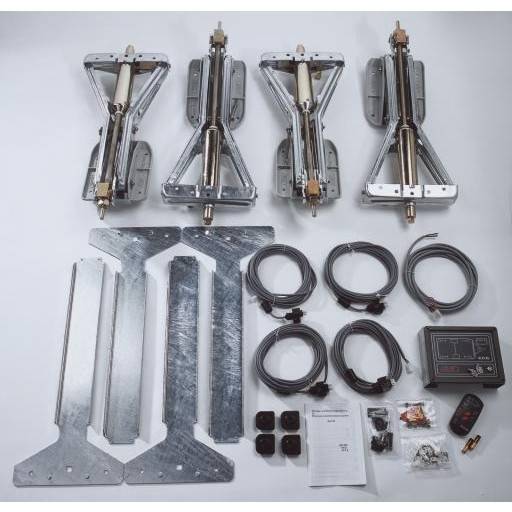

LIEFERUMFANG

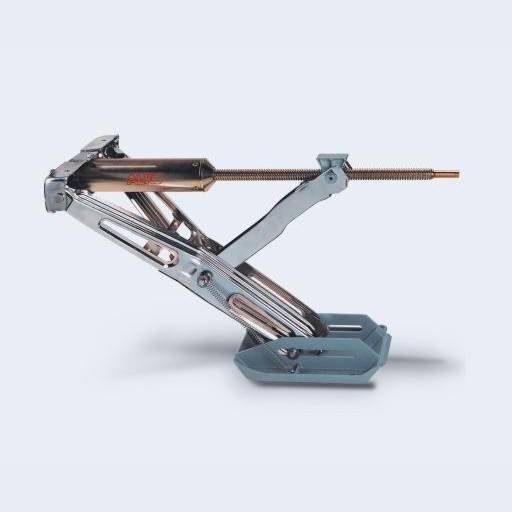

4 Stabilformstützen mit integriertem Elektromotor
4 Verstärkungsbleche (Montage zwischen Boden und Stütze)
4 AL-KO big foot (bereits montiert an Stütze)

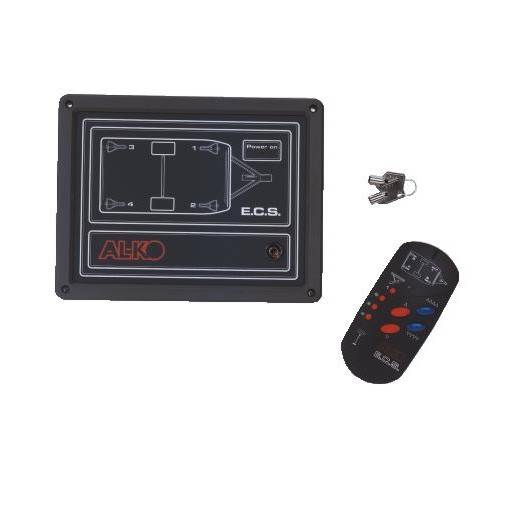

1 Steuereinheit mit integriertem Funkempfänger. Montage flexibel im Fahrzeug (z.B.Staukasten)
1 Stromanschlusskabel (von Steuereinheit zu Stützen)
4 Verbindungskabel (von Steuereinheit zu Stützen)
1 Funkhandsender
4 Lagerbuchsen Kunststoff

Bezeichnung:	AL-KO E.C.S.mit Fernbedienung
max. zulässiges Gesamtgewicht Anhänger:	2.000 kg
max. statische Tragfähigkeit pro Stütze:	1.000 kg
Maße in mm:	A 605, B 490, C 280, D 190, E 117, F max. 450
Eigengewicht in kg:	34,5
